復(fù)合土工膜鋪設(shè)施工規(guī)范

文章出處：admin 人氣：1778發(fā)表時(shí)間：2020-05-12 08:40:41

導(dǎo)讀：復(fù)合土工膜在水利工程以及農(nóng)業(yè)養(yǎng)殖中用處很多，但在使用中存在很多的問(wèn)題，以至影響到后期的工程質(zhì)量，本文從鋪設(shè)、焊接兩個(gè)方面，深入淺出的講解了復(fù)合土工膜的鋪設(shè)施工規(guī)范。

　　本文從復(fù)合土工膜的鋪設(shè)開始講起，包括運(yùn)輸、存放以及施工前的準(zhǔn)備工作等，鋪設(shè)完成后就是連接工作，有兩種方式，以下內(nèi)容都有詳細(xì)的介紹。

　　復(fù)合土工膜是在PE膜的一側(cè)或兩側(cè)貼上土工布，形成復(fù)合土工膜。土工布作為土工膜的保護(hù)層，使保護(hù)防滲層不受損壞。復(fù)合土工膜的接縫處理是一個(gè)關(guān)鍵工序，直接影響防滲效果。一般接縫方式有：①熱焊：宜于稍厚的土工膜基材，焊縫搭接寬度不小于5CM。(不推薦膠接，長(zhǎng)時(shí)間水浸泡易開膠，防滲效果差)②搭接：搭接寬度宜大于15cm;

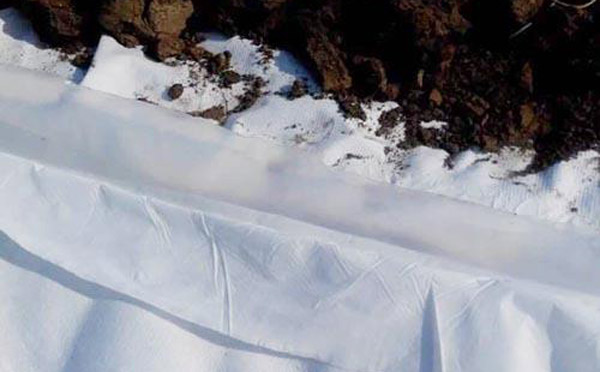

　　復(fù)合土工膜鋪設(shè)：

　　復(fù)合土工膜的土工膜采用雙軌熱熔焊法，其焊縫為兩道，并對(duì)兩端部進(jìn)行封閉，以便通過(guò)對(duì)焊縫形成的封閉空間進(jìn)行密封性測(cè)試;接頭抗拉強(qiáng)度應(yīng)不低于母材強(qiáng)度;雙軌熱熔焊機(jī)不能到達(dá)的部位或其他特殊情況下，可采用熱熔擠壓焊接;焊接時(shí)基底表面應(yīng)干燥，含水率宜在15%以下。復(fù)合土工膜焊接前必須清除膜面砂子、泥土、油污、灰塵等臟物，保證膜面清潔。復(fù)合土工膜的土工布拼接方法：上層采用縫合法，用手提縫紉機(jī)、九股尼龍線進(jìn)行雙道縫接;下層采用熱風(fēng)焊接。

　　為減少紫外線照射，增加抗老化性能，采用埋入法鋪設(shè)。施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設(shè)土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，在所鋪的土工膜上用細(xì)砂或粘土鋪一層10cm左右過(guò)度層。砌上20-30cm塊石(或砼預(yù)制塊)作防沖保護(hù)層。施工時(shí)，應(yīng)盡力避免石塊直接砸在土工膜上，是邊鋪膜邊進(jìn)行保護(hù)層的施工。復(fù)合土工膜與周邊結(jié)構(gòu)物連接應(yīng)采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青(厚2mm)粘接，以防該處發(fā)生滲漏。

　　復(fù)合土工膜鋪設(shè)面上應(yīng)清除一切樹根、雜草和尖石，保證鋪設(shè)面平整，不允許出現(xiàn)凸出及凹陷的部位，并應(yīng)碾壓密實(shí)。排除鋪設(shè)工作范圍內(nèi)的所有積水。達(dá)到設(shè)計(jì)平整度要求后，經(jīng)監(jiān)理工程師驗(yàn)收合格，才可鋪設(shè)復(fù)合土工膜。

　　周邊接界處理：周邊接界處理的要求是將復(fù)合土工膜與周邊土體聯(lián)結(jié)緊密，封堵滲流入口，截?cái)鄠?cè)向的滲漏路徑，防止?jié)B水進(jìn)入土工膜底面，形成水泡，在庫(kù)水位下降時(shí)脹破土工膜。因此周邊接界一定要挖截水槽，并將土工膜埋入槽內(nèi)。說(shuō)起復(fù)合土工膜必須強(qiáng)調(diào)的技術(shù)標(biāo)準(zhǔn)：GB/T17642-1998 ，標(biāo)準(zhǔn)對(duì)各種規(guī)格復(fù)合土工膜有具體的參數(shù)要求。

　　復(fù)合土工膜的連接：

　　一、如果采用粘合劑人工粘接，每向上鋪放一個(gè)層次便粘接，粘道搭接寬度：≥200 mm，平面自然褶皺分別為：5%～8%，預(yù)留伸縮量：3%～5%;邊角料剩余量：2%～5%。

　　具體焊接方法為：

　　1.將相鄰兩幅土工膜邊緣人工捋平捋直，兩邊緣重疊20 cm以上;

　　2.將兩邊緣重疊部分的PE薄膜與土工布分開，用砂布將PE薄膜粘接面打毛;

　　3.首先將下部的土工布用粘合劑粘接，再將PE薄膜用粘合劑粘接，PE薄膜粘接完后，檢查粘接質(zhì)量，然后將上部的土工布用粘合劑粘接。

　　復(fù)合土工膜作為一種新型的防滲材料在渠道防滲中應(yīng)用的前景很好，由于復(fù)合土工膜防滲的核心問(wèn)題是保證施工中土工膜的完整性和土工膜的鋪設(shè)質(zhì)量，因此在渠道防滲施工中只要嚴(yán)格按復(fù)合土工膜施工技術(shù)要求，嚴(yán)格現(xiàn)場(chǎng)焊接和粘接的質(zhì)量控制，避免人為或其他因素的破壞而產(chǎn)生缺陷影響防滲效果，就能使復(fù)合土工膜各項(xiàng)性能指標(biāo)均滿足設(shè)計(jì)要求，質(zhì)量得到保證。

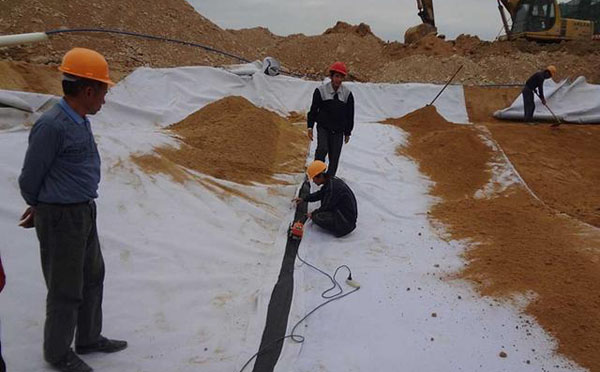

　　二、如果采用自動(dòng)爬焊機(jī)焊接，具體方法為：

　　1.先小范圍進(jìn)行試驗(yàn)焊接，通過(guò)對(duì)焊縫外觀質(zhì)量的檢測(cè)以及人工撕拉的方式，調(diào)整焊接機(jī)的各項(xiàng)參數(shù)到正常值。

　　2.大范圍焊接，如果是采用的兩布一膜，則應(yīng)先把底部的布使用縫包機(jī)縫好，然后使用焊接機(jī)將中間的膜焊接好，其次將上層的布縫好。

　　3.在多數(shù)工程中，兩側(cè)的布也可以采用自然搭接的方式，不需要縫合。

復(fù)合土工膜標(biāo)準(zhǔn)土工膜怎么粘連復(fù)合土工膜怎么連接

此文關(guān)鍵字：復(fù)合土工膜

免責(zé)聲明：部分文章信息來(lái)源于網(wǎng)絡(luò)以及網(wǎng)友投稿，本網(wǎng)站只負(fù)責(zé)對(duì)文章進(jìn)行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點(diǎn)或證實(shí)其內(nèi)容的真實(shí)性，如本站文章和轉(zhuǎn)稿涉及版權(quán)等問(wèn)題，請(qǐng)作者在及時(shí)聯(lián)系本站，我們會(huì)盡快處理。
標(biāo)題：復(fù)合土工膜鋪設(shè)施工規(guī)范????????地址：http://zyosqyv.cn/tgmzx/175.html
